Mesa aquecida

Lista de peças:

1 Mesa Aquecida MovtecH

1 Termistor

4 Molas 10 x 20

4 Parafusos M3 x 30

4 Porcas M3

8 Arruelas M3

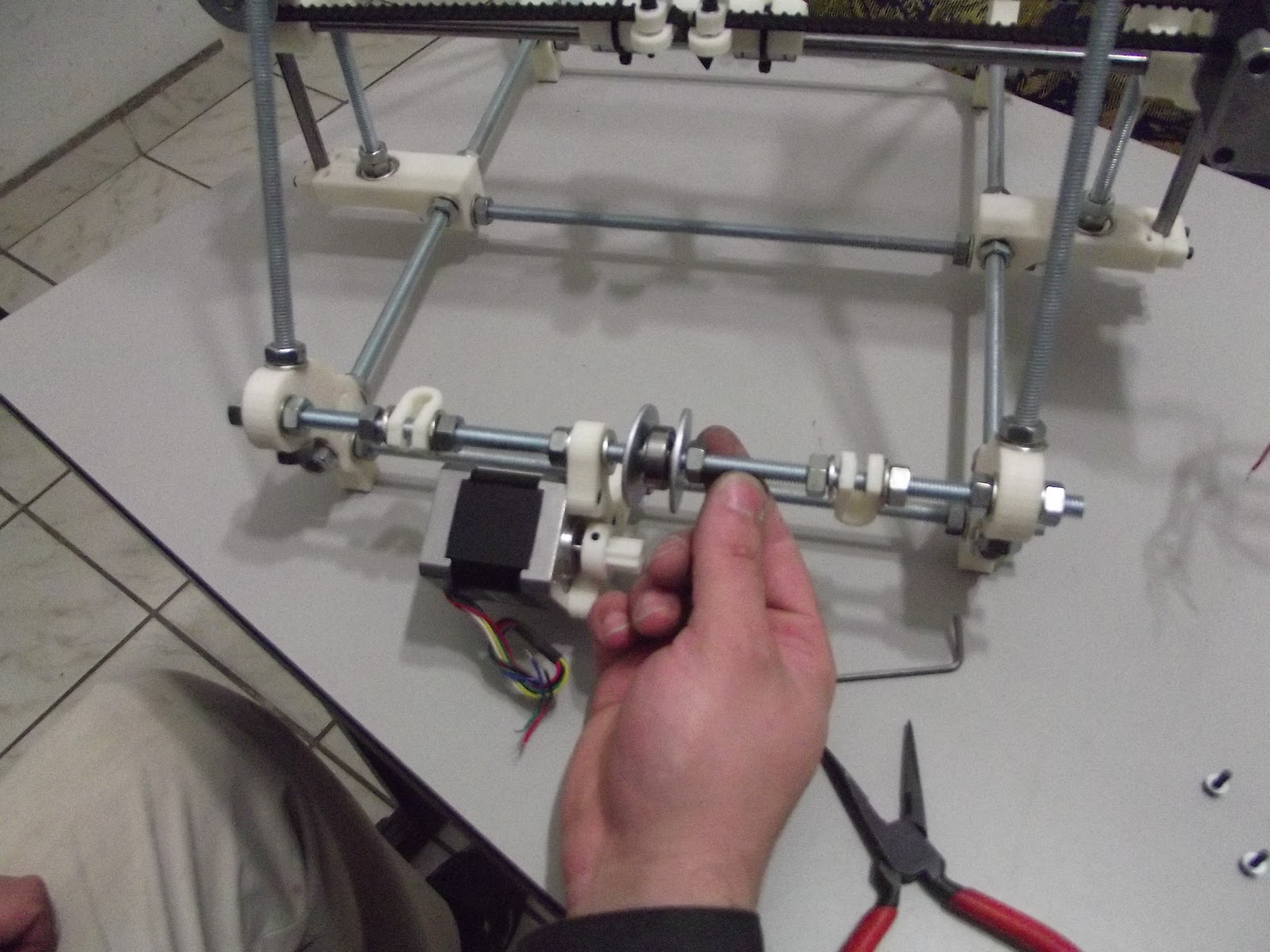

Eixo Y

Lista de peças:

7 Peças plásticas

1 correia 900mm

1 motor de passo

2 barras Lisa 8mm

4 rolamentos LM8uu

13 porcas M3

24 arruelas M3

1 parafuso M3x 10 sem cabeça

8 parafusos M3 x 10mm
3 parafusos M3 x 8mm

4 parafusos M3 x 20

1 Carro do Y (base de Alumínio)
4 Rolamentos LM8UU
4 Fitas Travantes

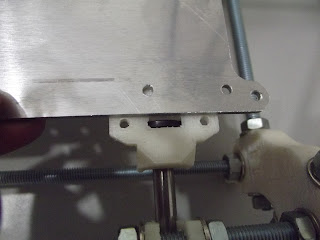

Aqui vão os parafusos M3 X 8mm

Aqui vão os parafusos M3 X 10mm

Eixo X

Lista de peças:

4Peças plásticas

5 Porcas M3

4 Arruelas M3

1 parafuso M3 x 10 sem cabeça

4 parafusos M3 x 20

1 Correia 900mm

2 Porcas M8

3 Arruelas M8

1 Arruela M8 x 30

03 parafusos M3 x 10
1 rolamento 608
1 barra roscada 50mm
3 fitas travantes pequena
1 motor de passo

Atenção: A partir de outubro de 2013, o carro do eixo X foi atualizado por uma peça usinada em Aluminio que utiliza 4 rolamentos LM8UU. veja o link abaixo:

http://impressora3dmovtech.blogspot.com/2013/11/nova-extrusora-direta-movtech.html

Nos kit atuais estamos enviando esta peça espelhada em relação ao resto desta postagem porem não modifica muito a montagem

é recomendado abrir o furo desta peça onde irá fixada a extrusora, na duvida abra os 6 furos do centro da peça, broca recomendada 4mm

Correr o carro do X para os lados com a mão e deve se movimentar livremente com a mesma carga igual para os dois lados.
